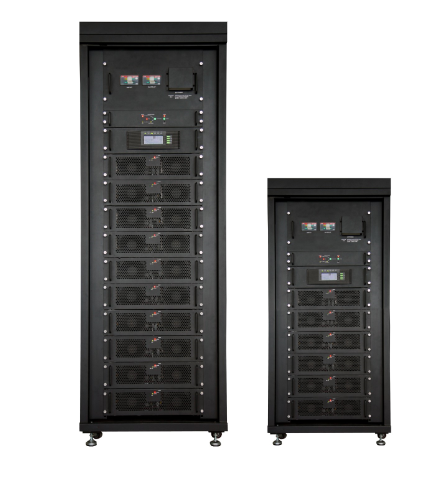

产品型号

LKD20KL33

LKD30KL33

LKD40KL33

LKD60KL33

LKD80KL33

容量功率

20KVA/

18KW

30KVA/

27KW

40KVA/

36KW

60KVA/

54KW

80KVA/

72KW

整机特性参数

整机满载效率

≥0.93

工作温度

0-40℃

环境湿度

0-95%

储藏温度

-25-55℃（不含电池）

使用海拔高度

＜1000米

安全标准

国家标准

GB4943

TLC认证

YD/T1095

电磁兼容标准

EN50091-2

冗余并机

冗余并机达8台

保护功能

过载过温过温市电过高/过低 电池过高/过低

直流启动功能

具备

配接发电机

具备

显示

7寸彩色触摸屏

整流特性

输入电压

3×380VAC+N+W

输入电压范围

380（-45~+25%）AC（输入电压＜75%时，输出功率需要降额）

输入频率范围

40-70Hz

输入品质因数

≥0.99

逆变特性参数

输出电压

线电压380×（1±1%）AC或相电压220×（1±1%）AC

输出功率因素

0.9

输出电压稳定度

380±1%（静态负载）380±2%（50-0负载跃变）380±3%（100-0负载跃变）

输出频率

在50Hz条件下为±8%（跟踪旁路输入频率；旁路输入频率超过±8%或在电池供电状态下，输出频率为额定之±0.1%）

输出波形

正弦波

失真度

＜1%（线性负载），＜3%（100%非线性负载）

三相负载不平衡

三相允许100%不平衡负载

输出电压不平衡度

≤1°（平衡负载）

输入输出相移

≤1°（平衡负载）

过载

110＜负载≤125%；≥10min125＜负载≤150%≥1min

峰值因子

3:1

旁路特性

静态旁路输入范围

380（-15~+15%）

旁路逆变转换时间

≤2ms

市电电池

转换时间

0ms

频率跟踪速度

0.5-2hz/s

手动旁路

具备

标称电压

额定充电电压

28节

±168VDC/±191VDC

30节

±180VDC/±205VDC

32节

±192VDC/±218VDC

接口特性参数

通讯接口

RS232/RS458/SNMP

监控软件

具备各种操作系统下的监控管理

物理参数

尺寸

（宽×高×深mm）

470×710×1150

600×800×1850

重量kg

92KG

112KG

116KG

275KG

300KG
